Elektronik stetoskop nasıl yapılır?

Kolay. Bir piezokristali yuvarlak kesilmiş bir çerçevenin içine yapıştırıp 2 ucunu kablo ile uzatıp basit bir ses yükselteçine bağlayınız. Fevkalade ucuz ve yüksek performanslı bir stetoskopunuz olacaktır.

Elektronik stetoskop tansiyon ölçer mi? nabız dinler mi?

Evet. Tansiyon ölçerken nabız seslerinizi oda içindeki herkes duyar. İsterseniz nabzınızı sayabilirsiniz.

Elektronik stetoskop normalinden farkı nedir?

Elektronik stetoskop ile kalp seslerini ve nabzınızı oda içinde herkes kolayca duyabilir. Ses yüksek çıkar. Normal stetoskop ile sadece stetoskopu kulağına takan kişi bu sesleri duyabilir. Farkı budur.

Elektronik stetoskop mu doğru söyler yoksa normal stetoskop mu doğru ölçer?

Aynıdır. Tansiyonu veya nabzı ölçen stetoskop değildir. Elektronik stetoskop sadece ses yükseltir. Doğruluğu değişmez.

ELEKTRONİK STETOSKOP

Resimdeki elektronik stetoskop sesleri yükselterek güçlendirir ve kulaklığa verir.
Böylece çok hassas ve güçlü bir dinleme yapmak mümkün olabilir. Yapmak ucuz ve kolaydır.
Elektronik stetoskoplar yüksek üvcretlere satılmaktadır. Burada yapımı anlatılan elektronik stetoskobun toplam maliyeti oldukça azdır.

Bu cihazın hikayesi:

     Rahmetli annem tansiyonuna bakmak istiyor ama tansiyon cihazının stetoskopundan gelen sesleri kulağı tam olarak işitemiyordu. Bu sebeple tansiyonuna kendi başına bakamaz olmuştu. Stetoskopun sesini artırmam gerekiyordu. İşte bu cihazı geliştirmemin sebebi budur.
     Annemden sonra bu cihazı kendi kliniğimde temporomandibular eklemin gürültülerini dinlemek amacı ile kullandım. Yumurtadan çıkmak üzere olan kanaryaları dinlemek isteyen bir kuş amatörüne devrettim. Daha sonra kendim için yeniden yapmaya üşendim. İsteyen buyursun yapsın diye şemasını veriyorum.
     Yılda bir kaç defa birileri bu sayfayı görür ve bu devreyi yapmak için benimle temas eder. Bu beni mutlu ediyor. Bu sebeple bu sayfayı yayında tutuyorum.

Hangi sesler

Muayene sırasında hangi seslerin güçlendirilmesi gerekir ? Düşük desibelde kulağa gelen sesler şunlardır.

patolojik olsun olmasın bütün kalp sesleri,
solunum yolundan gelen tril veya zayıf hava sürtünme sesleri,
nabız,
tansiyon ölçme sırasında radyal arterden gelen Korotkoff benzeri sesleri,
zayıf üfürümler veya presistol sesleri,
dişsel artikülasyondaki oklüzyon sesleri,
temporomandibüler eklem tıkırtıları,
bağırsak sesleri,
diz, omur, dirsek, kalça veya diğer eklemlerden gelen açma kapama sesleri.
kanarya yumurtasından gelen sesleri dinlemek imkansız değildir :)

Gerisi sizin hayal dünyanız ile sınırlıdır. İsterseniz bilgisayarınızın sabit diskini, isterseniz toprağın altını dinleyebilirsiniz. İsterseniz kedinizin hırıltısını dinleyebilirsiniz.

Sistem nasıl çalışır

Piezokristaller üzerine gelen basıncı elektriğe çevirir. Ses dalgaları piezokristale çarptığında elektrik akımı oluşturur. Bu elektriksel değişimleri amplifikatörde güçlendirip hoparlöre veriseniz odanın içerisinden rahatça duyulabilecek şiddette sesleri işitmeye başlarsınız. Kolay ucuz ve randımanlıdır.

Ne lazım

Ben tba 920 isimli eski bir entegre kullandım ama şimdilerde çok güzel çok yüksek performanslı entegreler üretiliyor. Hem daha yüksek kazancı var, hem distorsiyonu düşük, hem daha az akım çekiyor hem de bas tiz ayarı yapabilirsiniz. Benim burada verdiğim örnektir. Siz daha iyi amplifikatörrler yapabilirsiniz. Bir kaç vatlık basit bir ses amplifikatörü yapınız, yaptırınız veya satın alınız. Hepsi olur. Sıradışı birtakım özellikleri olması gerekmez. İnternette bulduğunuz en ucuz ses amplifikatörünü kullanabilirsiniz.

Stetoskop elektronik pezokristal Murat Aydın

Haydi yapalım

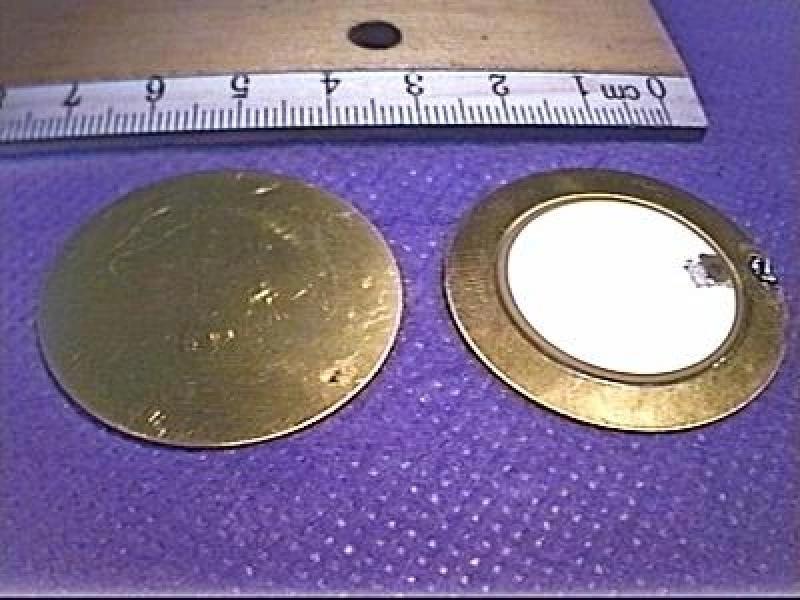

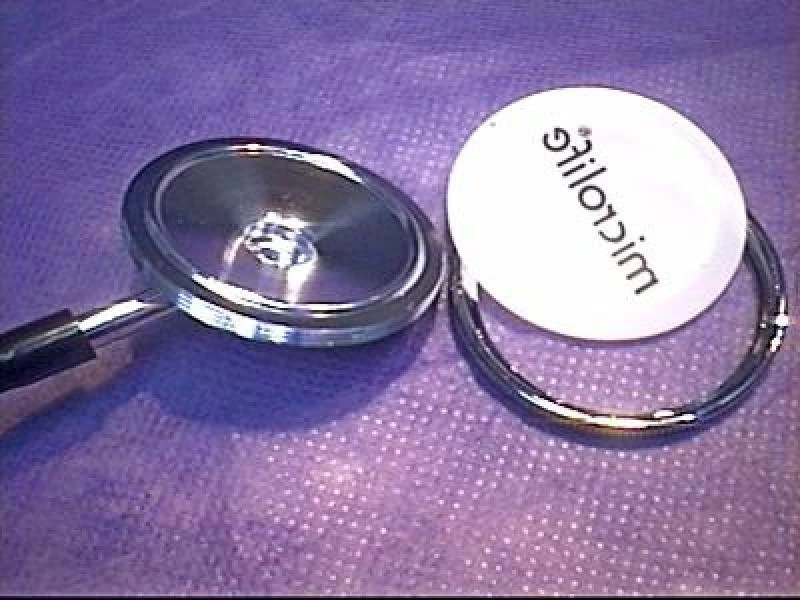

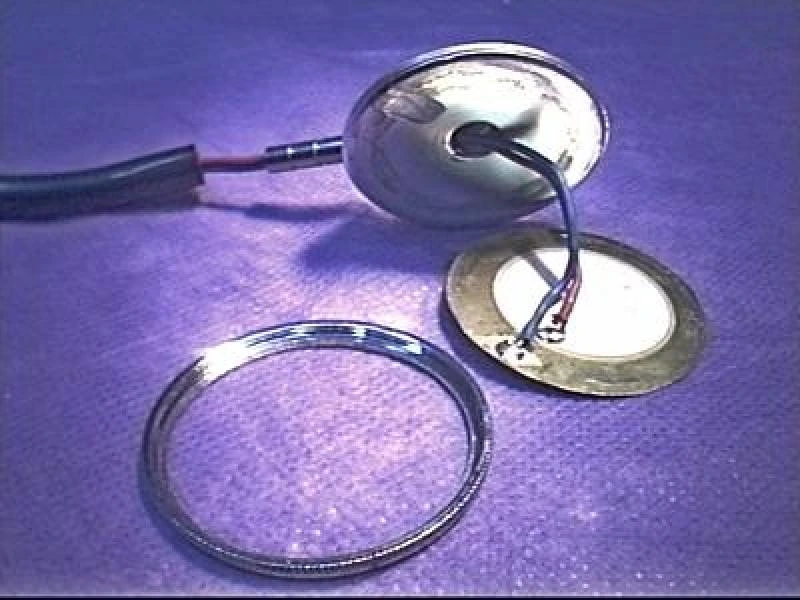

Hurdaya atılabilecek bir stetoskobun membranı çıkarılır. Piezokristalli bir mikrofon membran temin edilir. Bunun önden ve arkadan görünüşü fotoğrafta görülmektedir. Kristalin uçlarına lehimlenen yumuşak kablolar hortumdan geçirilir. Stetoskobun çember somunu kapatılır ve döndürülerek sıkılır. Bitmiş piezokristal her hangi bir plastik kutuya irtibatlandırılır. İşte işin en can alıcı kısmı buraya kadardır. Gerisi çocuk oyuncağıdır ve hata götürür.
Amplifikatörü ister yapın ister hazır alın, temin ediniz. Amplifikatörün mikrofon girişini piezokristale bağlacaksınız.

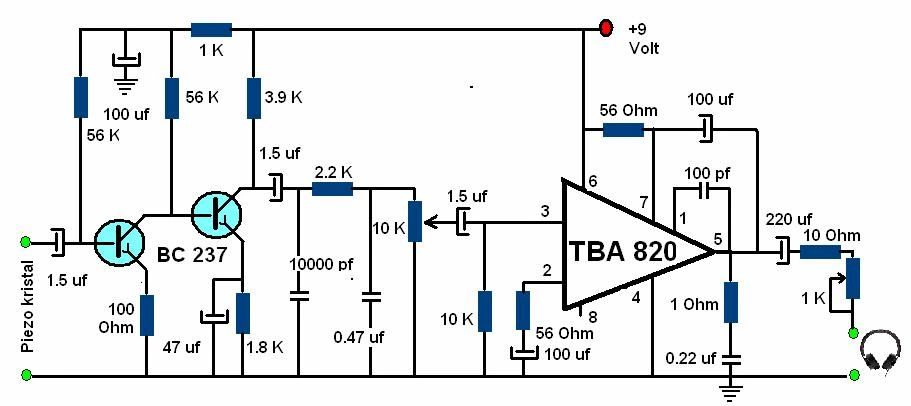

Besleme 9 -16 volt arasında herhangi bir gerilimle yapılabilir. Sükunet akımı 4-12 mA dir, adaptör yerine pil de kullanılabilir. Soğutucu gerekmez. çıkış gücü 1.2 Watta kadar yükselebilir, kulaklığı korumak ve sesi azaltabilmek için 1 K trimpot konulmuştur.
Kalp seslerini anlatan ses dalgalarının (kalp frekansı değil) frekansı 40-200 Hz dir. Tiz sesleri azaltmak amacı ile TBA820 girişinde alt geçiren filitre kullanılmıştır. Hazır amplifikatör satın alırsanız üzerinde bas/tiz ayarı varsa siz oradan ayar yapabilirsiniz. Eğer ses ton ayarı bulunmuyorsa buna benzer bir devre ilave etmeniz ses ayırımını kolaylaştırır. Preamplinin giriş duyarlılığı 0.1 mV tan küçüktür. Yani bir piezokristal kolayca bu amplifikatörü sürer. Eğer satın aldığınız amplifikatör ihtiyaç duyarsa bir peramplifikatör yapmanız gerekebilir. Ama genellikle buna ihtiyaç olmaz.

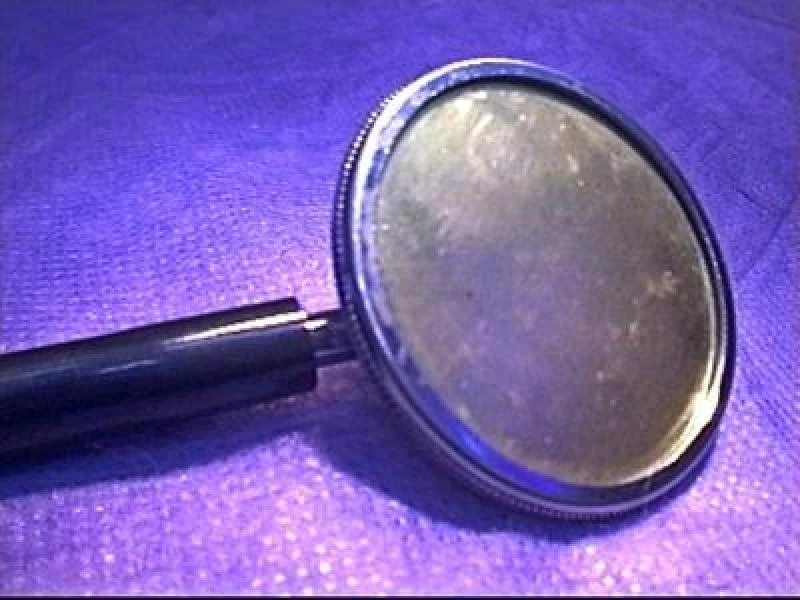

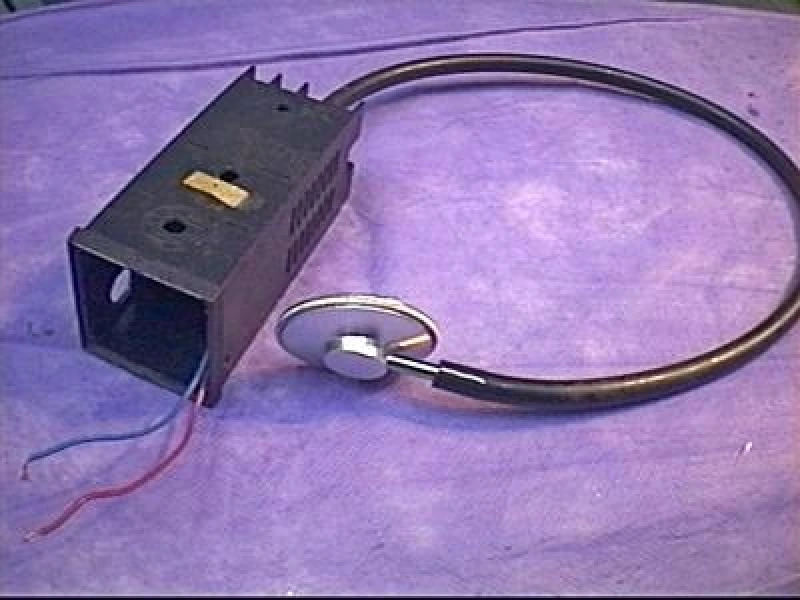

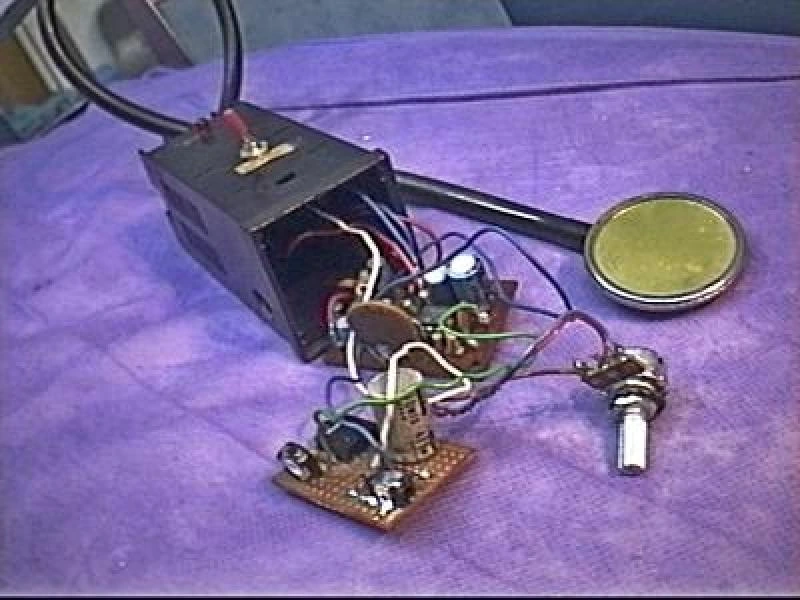

Elektronik stetoskobun montajı sırasında ve sonrasında görüntüler.

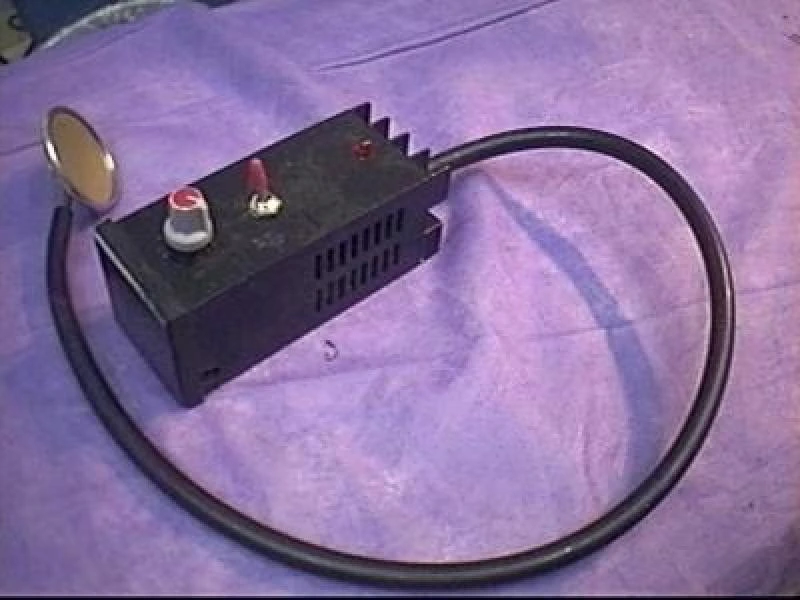

Sağda bitmiş stetoskop görülmektedir.

Kullanılışı

      Voltajı verin, düğmesi varsa açın, manşeti kolunuza takıp stetoskop olarak hazırladığınız piezokristali radyal veya ulnar arterin üstüne koyun, manşeti şişirin ve alışageldiğiniz bilindik yöntemlerle tansiyonunuza bakın.
      Nasıl? Her kalp vurması davul sesi gibi güm-güm geliyor mu? Şimdi stetoskopunuzu kalbinizin üzerine koyun. Nasıl ? sesleri beğendiniz mi? Şimdi bacak-bacak üstüne atarak dizinizin üzerine koyun. Ayağınızı hafifçe oynatın. Kapı gıcırtısı benzeri gürültüler duyuyor musunuz? Karnınıza koyunca gurultu duyuyor musunuz?
      Güle güle kullanın.
      Bana bir teşekkür epostası yazarsanız mutlu olurum.
